PT558对讲机维修详细工作原理及图

一、PT-558维修适用对象概述

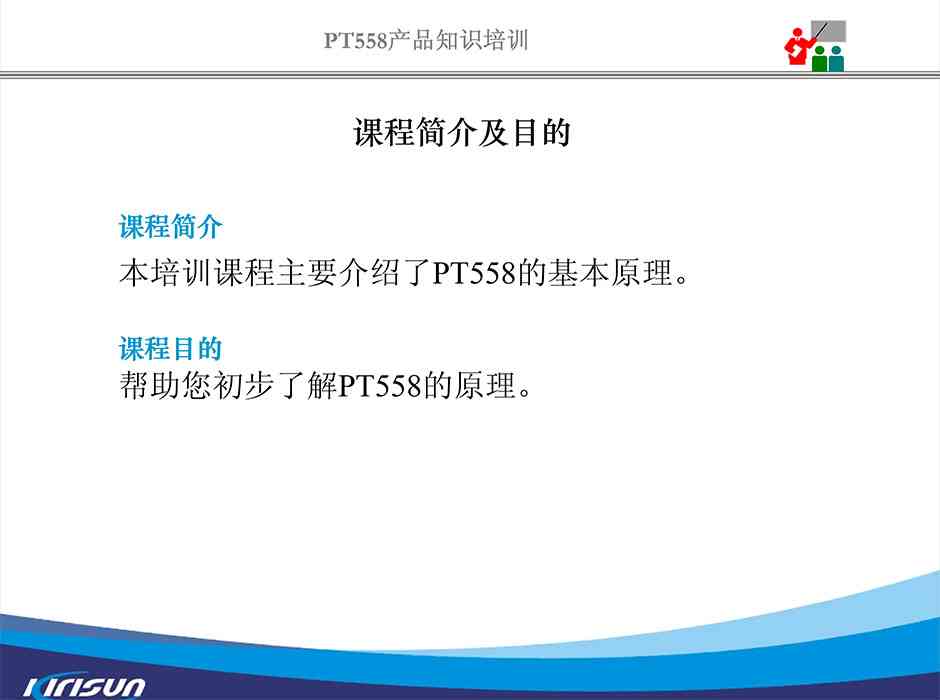

二、简介目的 介绍目的

介绍目的

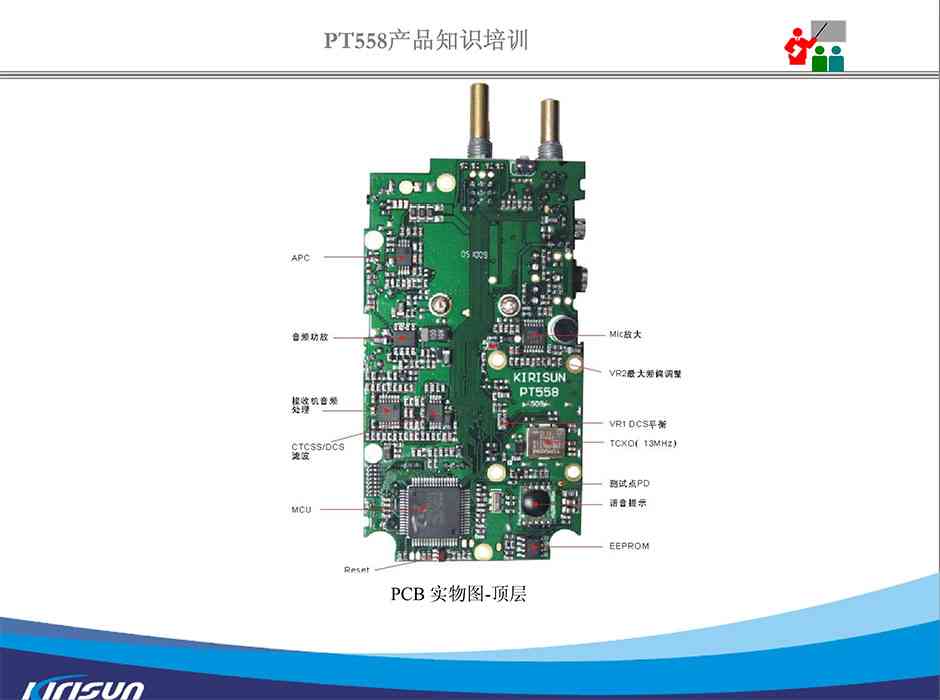

三、PT558主板正面解释
实物图片

实物图片

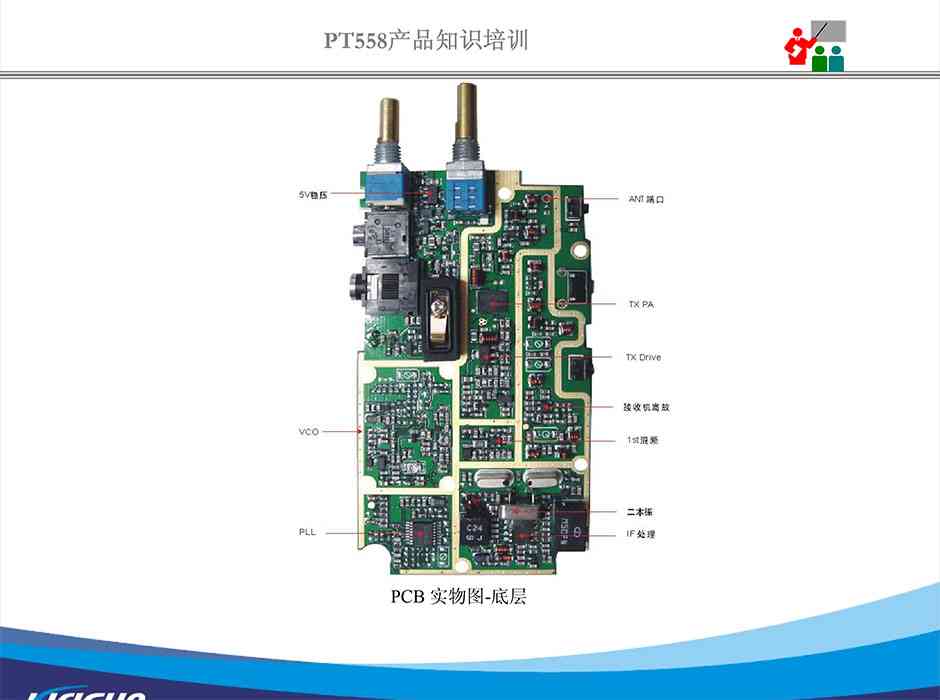

反面图解

PCB后面图

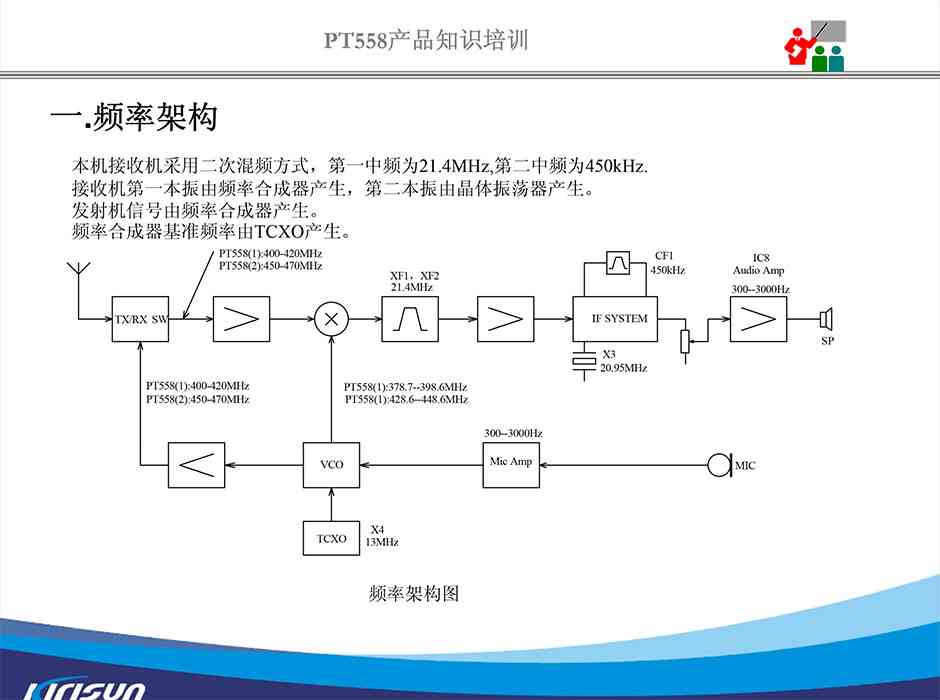

频率结构原理
频率原理

频率原理

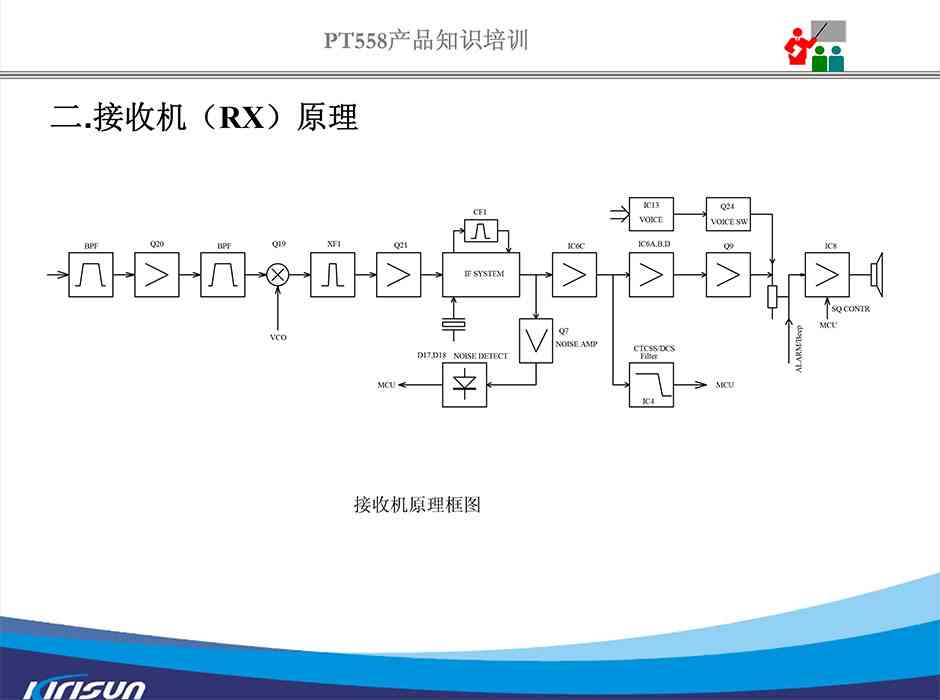

对讲机接收机维修原理
接收机原理

接收机原理

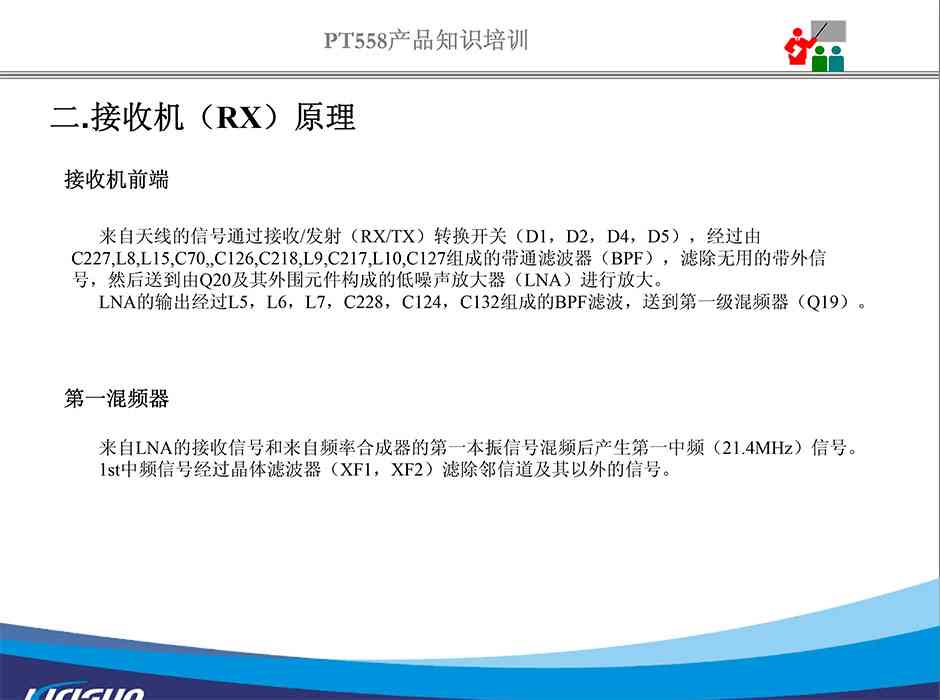

RX前端原理
RX原理

RX原理

IF电路

接收机中频原理

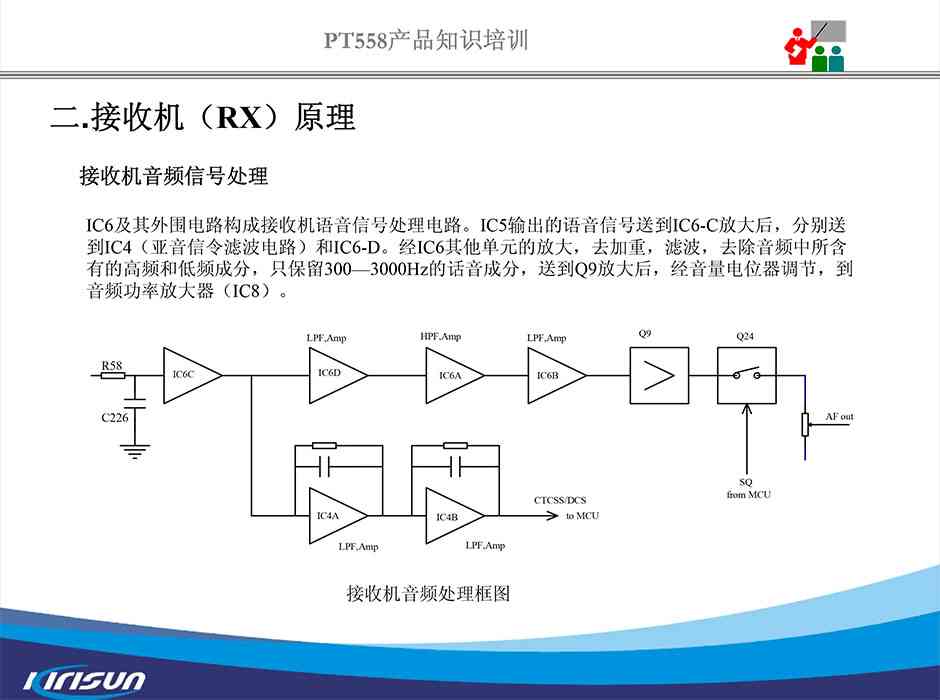

接收音频处理
音频部分

音频部分

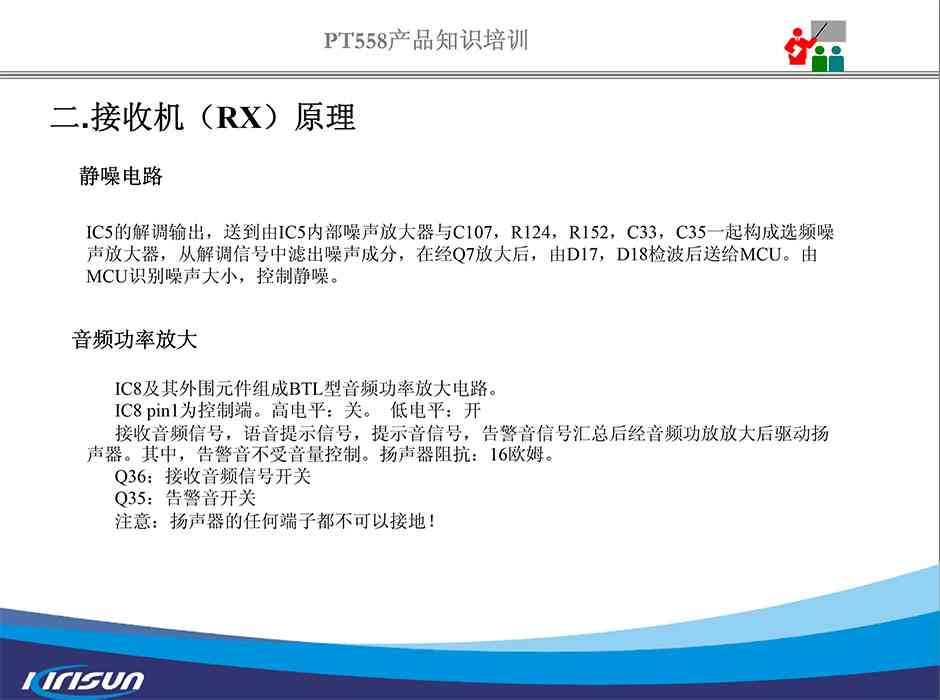

静噪电路

放大器部分

哑音信号原理

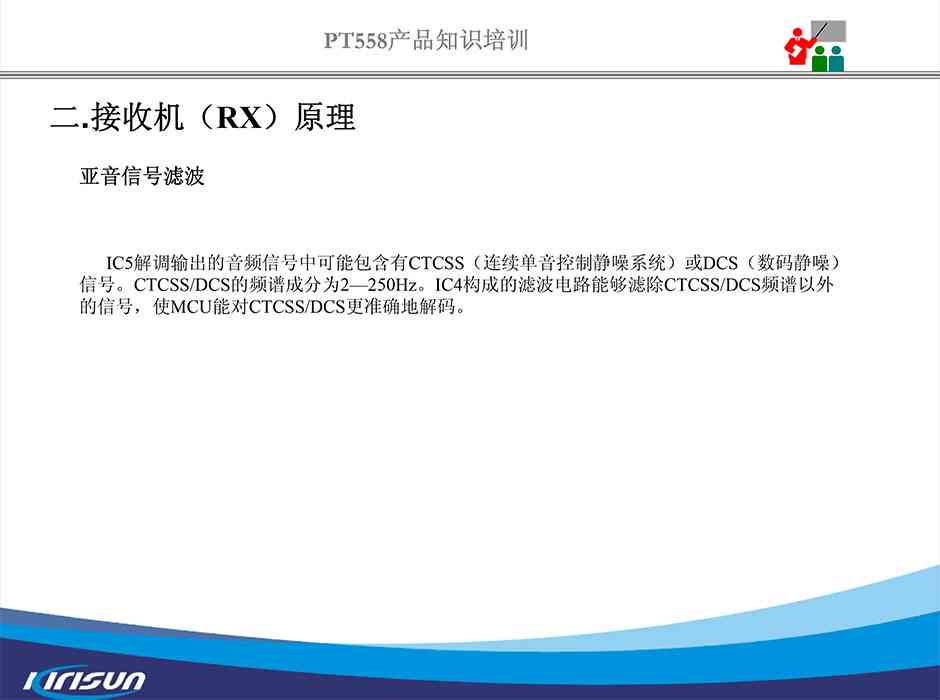

接收机虑波原理

接收机虑波原理

对讲机发射机功放
发射机功放部分

发射机功放部分

发射机APC
TX自动控制原理

TX自动控制原理

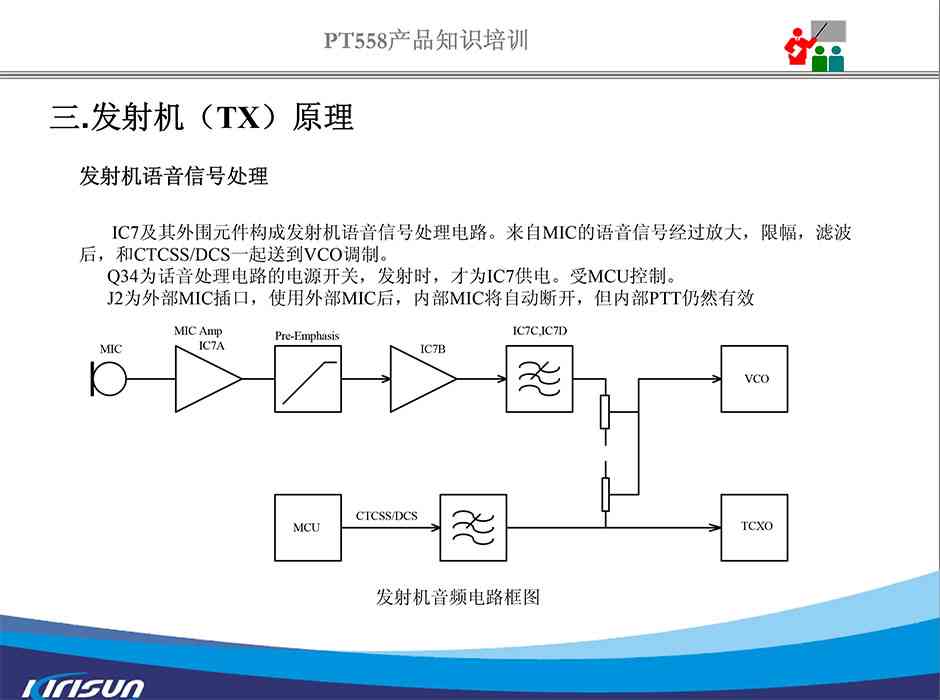

发射机语音信号原理
发射机原理

发射机原理

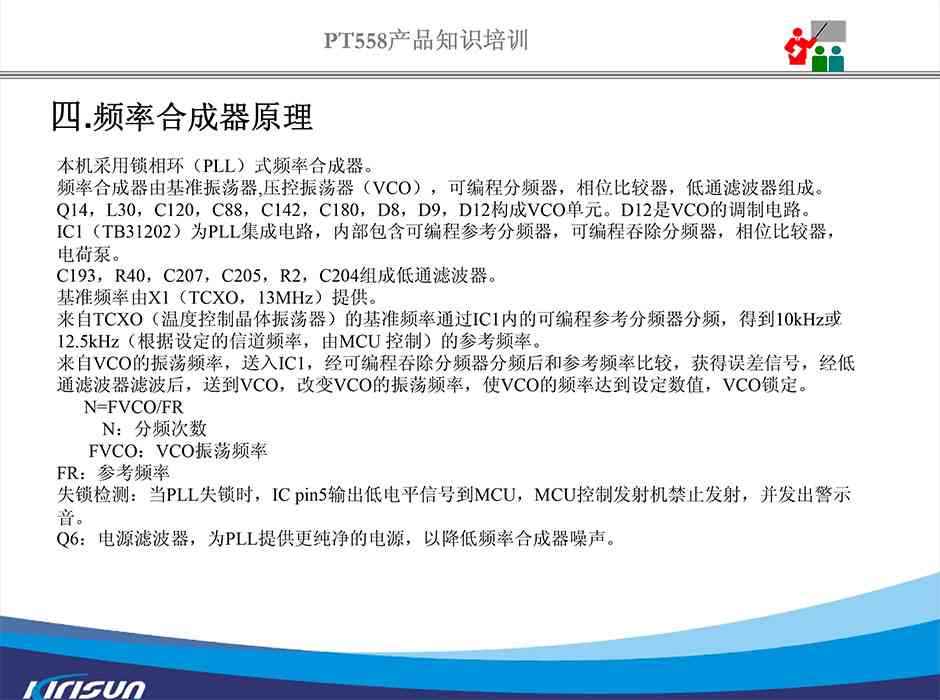

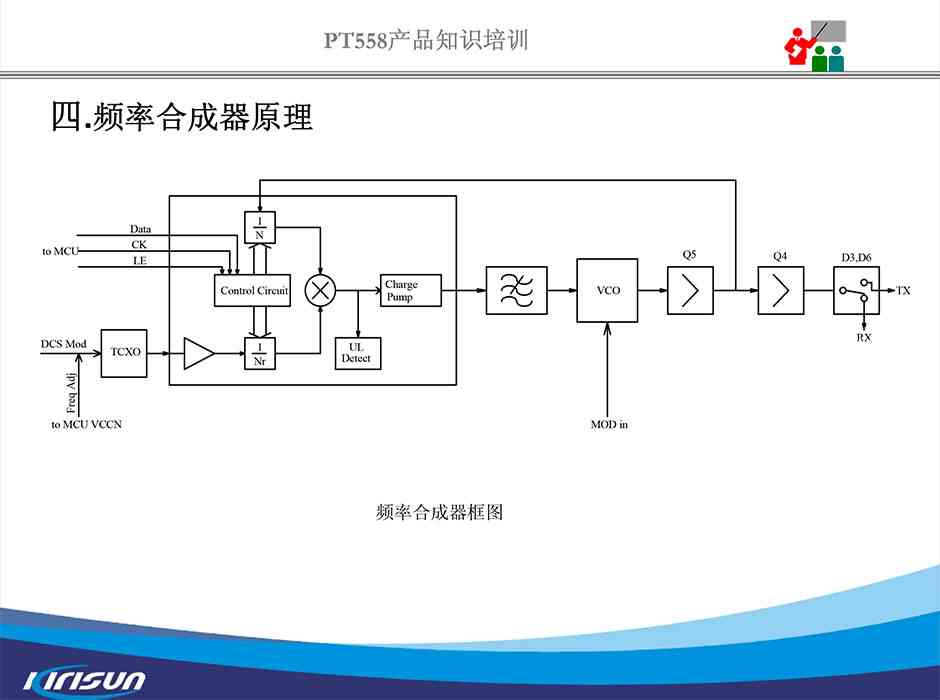

频率合成

频率合成基本原理

频率合成器原理图 频率合成介绍

频率合成介绍

MCU存储电路

芯片存储部分

MCU单元图 对讲机芯片MCU

对讲机芯片MCU

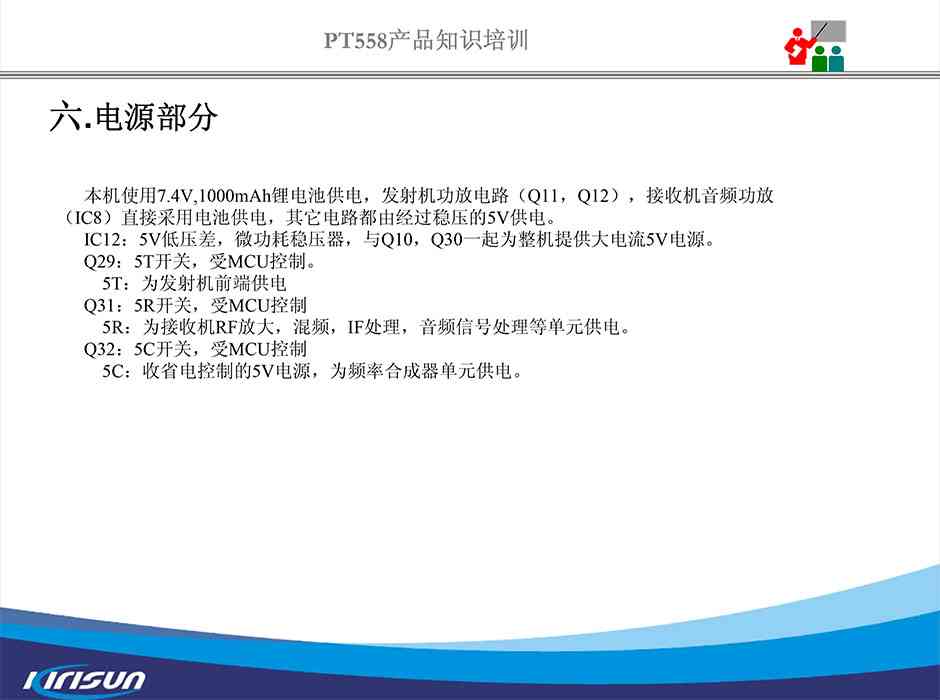

供电部分

电源处理部分
