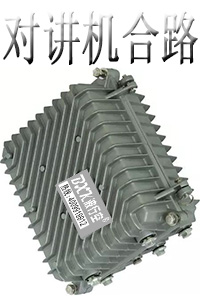

【发射合路器】对讲系统专用
【发射合路器】对讲系统专用

一、主要参数:

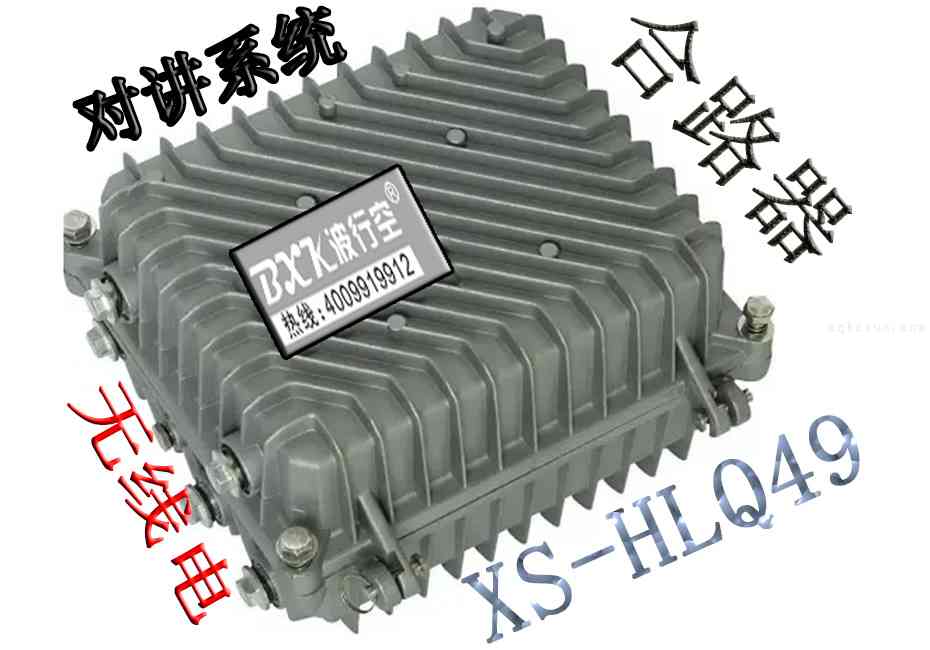

1.产品型号:XS-HLQ49
2.频率范围:136-500MHZ(对讲机频段订制频点)
3.插损(dB):≤0.7(隔离越高损耗越大)
4.带内波动(dB):≤0.6
5.驻波:≤1.2
6.抑制(dB):≥80dB
7.连接方式:N座
8.功率容量(W):100(可订制更高功率)
9.温度范围(℃):-25~65
10.阻抗匹配(Ω):50
11.尺寸:
205×173×113mm
参数测试说明:在标准气候条件下进行的,环境温度:25℃,环境相对湿度:25%~75%,大气压力:86~106kPa。
二、用途:
在无线对讲机通信系统中合路器主要用途是将输入的同频段多频点的信号组合到一起输出到同一套室内分布对讲系统中。在信号覆盖应用中,比如需要403-420MHZ间不同的频率同时输出,采用对讲合路器,可使一套室内分布对讲系统同时工作于此频段。通过用一根同轴馈电线与中继台/中转台连接,这不仅节约了一根馈线,还避免了切换不同天线的麻烦。中继台合路器一般用于发射端,其作用是将两路或者多路从不同发射机发出的RF射频信号合为一路送到天线发射的射频器件,同时避免各个端口信号之间的相互干扰。
三、正常使用条件:
对讲机合路器在下列环境条件下能正常工作。海拔高度不超过2500m。工作温度:-25℃~+70℃。 存储温度:-40~+70℃。相对湿度  不大于90%(25℃)

四、对讲系统其他种类合路器:
信号覆盖用的功分器也可做合路器使用,比如二功分器、电桥等,但是注意的是,二功分器、电桥与合路器在使用的过程中也有很大的区别,主要为隔离度问题不能满足中继台使用,甚至会烧坏中转台的发射模块。对讲机基站不像电信业基站一样,他们的基站本身就是做了一部分发射隔离处理了的,所以有时候他们直接用电桥或者功分器直接当合路器使用。
合路500MHZ
